אינפרא אדום אינו גלוי לעיניים אנושיות, אך הוא מאפשר לנו להגדיר מחדש את משמעות הראייה. כאשר החושך חוסם את הראייה וערפל סמיך חוסם את הנתיב, משקפת הדמיה תרמית יכולה לראות את כל הפרשי הטמפרטורות ולשחזר במדויק את התמונה התרמית בסביבה. זה לא רק כלי הרחבה ויזואלי, אלא גם ציוד אינטליגנטי הכרחי בתחומים מרכזיים כמו ניטור אבטחה, סיור טקטי, חילוץ וחיפוש.

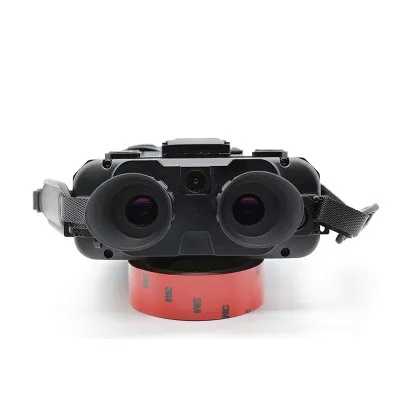

1. מהן משקפת הדמיה תרמית?
משקפת הדמיה תרמית הם מכשירים אופטו-אלקטרוניים המשתמשים בטכנולוגיית אינפרא אדום כדי ללכוד קרינה תרמית מפני השטח של עצם ולהמיר אותו לתמונה נראית לעין. בניגוד לטלסקופים אופטיים מסורתיים, הוא אינו מסתמך על אור נראה, אלא "תמונות" על ידי חישת הבדלי טמפרטורה. זה יכול לעבוד בחושך מוחלט או בסביבות קשות במיוחד והוא נמצא בשימוש נרחב בסיור צבאי, חילוץ חירום, סיורי אבטחה, תצפיות בשטח וסצינות אחרות.
2. עקרון עבודה של משקפת הדמיה תרמית
ציוד הדמיה תרמית מסתמך על קרינת אינפרא אדומה המוקרנת על ידי עצמים כדי להשיג הדמיה. עקרונות הליבה שלה כוללים:
איסוף קרינת אינפרא אדום
כל העצמים עם טמפרטורות מעל האפס המוחלט יקרינו אנרגיית אינפרא אדום. עדשות הדמיה תרמית אוספות קרינה זו וממקדות אותה באמצעות חומרים שקופים באינפרא אדום (כגון גרמניום).
זיהוי מיקרו-קרינה
אנרגיית אינפרא אדום נופלת על תרמיסטור (בדרך כלל תחמוצת ונדיום או סיליקון אמורפי), וההבדל הקל בטמפרטורה מומר לאות חשמלי.
עיבוד תמונה ותצוגה
המעבד ממיר את האות לתמונה תרמית, תוך שימוש בצבעים שונים (כגון אדום, צהוב, כחול) או גווני אפור כדי להציג את ההבדל התרמי.
אינטראקציה עם המשתמש והרחבת פונקציות
מסך התצוגה ומערכת הבקרה מאפשרים למשתמשים להתאים את סגנון התמונה, לבצע מדידת מרחק יעד, הקלטת וידאו, צילום תמונות, מיקום ופעולות אחרות.
3. ניתוח פרמטרים טכניים מרכזיים וביצועים מעשיים
הביצועים של משקפת הדמיה תרמית נקבעים בעיקר על ידי מחווני הליבה הבאים. שילובי פרמטרים שונים משפיעים ישירות על תרחישי היישום והשפעות הזיהוי של הציוד:
1. רזולוציה
קובע את בהירות פרטי התמונה. תצורות נפוצות כוללות:
רמת כניסה-: 160×120, 320×240
מיינסטרים: 384×288, 640×512
גבוה-: 1024×768 ומעלה
ככל שהרזולוציה גבוהה יותר, כך מתאר היעד ברור יותר, מתאים במיוחד לזיהוי-למרחקים והפרדת יעדים ברקע מורכב.
2. Pixel Pitch
מתייחס למרחק בין שני פיקסלים סמוכים בגלאי, שהוא בדרך כלל 12μm או 17μm.
ככל שגובה הפיקסלים קטן יותר, כך התמונה עדינה יותר וניתן להשיג הדמיה ברזולוציה גבוהה- בשבב גלאי קטן יותר, מה שעוזר להפוך את המכשיר לקל משקל.
3. הפרש טמפרטורה שווה ערך לרעש
מודד את היכולת של מכשיר לחוש הבדלים תרמיים חלשים, במיליקלווין.
ככל שערך NETD נמוך יותר, כך המכשיר יכול להבחין טוב יותר במטרות בעלות טמפרטורה דומה, מה שחשוב במיוחד בגשם, ערפל או רקע חם.
4. מרחק זיהוי וזיהוי
תלוי באורך המוקד של העדשה, בביצועי הגלאי ובמאפיינים התרמיים של המטרה. בתצורה טיפוסית:
Detection distance (target discovery): >1500 מטר
מרחק זיהוי (שיפוט צורת המטרה): כ-800–1000 מטר
מרחק אישור (זיהוי עצמים ספציפיים): בטווח של כ-500 מטר
ביישומים בפועל, יכולת הזיהוי קריטית יותר מיכולת הזיהוי.
5. תצורת מערכת אופטית
השתמש באורכי מוקד שונים ובזוויות צפייה שונות כדי להשיג-תצפית זווית רחבה או מיקוד- למרחקים ארוכים.
מיקוד קצר: 20 מ"מ–35 מ"מ, לחיפוש מהיר בקנה מידה גדול-
מיקוד בינוני: 50 מ"מ–75 מ"מ, מתאים לתצפית- בינונית וארוכה
טלפוטו: 100 מ"מ או יותר, יכול לשמש לסיור או ניטור ברמת קילומטרים-
חלק מהמכשירים-מתקדמים תומכים בהחלפת עדשה או בהחלפת שדה ראייה כפול (DFOV).
6. שיפור תמונה והצגת צבע פסאודו-
תומך במספר מצבים כגון תמונה תרמית בגווני אפור, קשת בענן, חום שחור וחום לבן; מכשירים מסוימים מצוידים באלגוריתמים לשיפור תמונה (כגון בקרת רווח אוטומטי AGC) לשיפור הניגודיות של אזור כהה.
7. הרחבת מודול פונקציונלי
משקפת הדמיה תרמית מודרנית משלבת לעתים קרובות את הפונקציות הנוספות הבאות:
מד טווח לייזר (LRF): קבע במהירות את מרחק המטרה
מיקום GPS ומצפן אלקטרוני: שפר את יכולות המיקום ופונקציות הניווט
פלט Wi-Fi/HDMI: הקל על שידור ושיתוף של תמונות
פונקציית וידאו/צילום דיגיטלית: משמשת להקלטת כל תהליך המשימה
פונקציות מורחבות אלה משפרות מאוד את יעילות היישום הקרבי של הציוד.
4. הרחבת תרחיש יישומים
טקטיקות צבאיות וניטור גבולות
משקפת הדמיה תרמית היא ציוד הליבה לקרבות לילה של חיילים, ניטור גבולות וסיורי רכב, ויכולה לזהות במדויק מטרות נסתרות.
חקירת ביטחון הציבור ואכיפת החוק
פריסה לילית נגד-טרור, הסתרת מעקב אחר כוח אדם וסיור מוקדי-מקורות חום הם תוספות חשובות למערכות אבטחה עירוניות.
מניעת שריפות יער וחיפוש והצלה
ניתן למצוא מקורות אש או נעדרים בסביבות מעושנות ולא מוארות מספיק כדי לשפר את יעילות החילוץ.
תצפית וציד בשטח
ציידים יכולים למצוא מטרות למקור חום במרחק, וביולוגים יכולים לצפות בהתנהגות של חיות בר בלילות מבלי להפריע לפעילותן.
חשמל וזיהוי תעשייתי
מיושם על זיהוי ללא-מגע של חימום כבלים, נקודות חמות בשנאים, נזילת צינור מים וכו', כדי לשפר את היעילות של תפעול ותחזוקה בטיחותי תעשייתי.
5. מגמות שוק ואבולוציה טכנולוגית
עם הלוקליזציה של טכנולוגיית ייצור גלאי אינפרא אדום והאופטימיזציה המתמשכת של אלגוריתמי הדמיה תרמית, משקפת הדמיה תרמית הופכת מ"ציוד צבאי-יוקרתי" ל"מכשירים חכמים מרובי-תרחישים".
רזולוציה גבוהה יותר, עלות נמוכה יותר: גלאים ויצרני שבבים מקומיים השיגו ייצור המוני של 640×512, מה שהפחית את העלות של המכונה כולה;
שילוב אלגוריתם בינה מלאכותית: זיהוי יעדים, מעקב אנושי ואזעקה אוטומטית הפכו למוקד התחרות בתעשייה;
היתוך מערכת: הדמיה תרמית וטווח לייזר, סופרפוזיציה של אור נראה ופתרונות היתוך אחרים הופכים פופולריים בהדרגה;
התאמה אישית מודולרית: התאם אישית את המבנה, התפקוד והמעטפת של הטלסקופ בהתאם לתרחיש היישום, והתאם לפלטפורמות נוספות;
הייצוא גדל במהירות: מוצרים סיניים הופכים בהדרגה לספק המיינסטרים בשווקים כמו אפריקה, מזרח אירופה והמזרח התיכון.
6. היכרות עם Hangzhou Huirui Technology Co., Ltd.
Hangzhou Huirui Technology Co., Ltd. היא ארגון היי-טק-לאומי המתמקד במחקר ופיתוח של טכנולוגיית הדמיה תרמית אינפרא אדום ושילוב מערכות. היא הוקמה בשנת 2013 וממוקמת בעיר המדע והטכנולוגיה העתידית, האנגג'ואו, סין. זהו אחד-המותגים הידועים בתחום ייצור ציוד הדמיה תרמית של סין.
החברה לוקחת "לוקליזציה של טכנולוגיית ליבת הדמיה תרמית" כלבת הפיתוח שלה, תוך הסתמכות על יכולות מו"פ חזקות וזכויות קניין רוחני עצמאיות, ובנתה טכניקת תהליכים מלאה-שרשרת gy המכסה פיתוח גלאי אינפרא אדום לא מקורר, אינטגרציה של מכונות הדמיה תרמית, תוכנת מערכת יישומים, אלגוריתם זיהוי בינה מלאכותית ופלטפורמת שידור תמונות מרחוק.
למוצרי סדרת משקפות הדמיה תרמית של Huirui Technology יש את התכונות הבאות:
טכנולוגיית הדמיה אופטו-אלקטרונית מקצועית-: מצוידת ברדיומטר אינפרא אדום-מייצור מקומי-ברגישות גבוהה, עם NETD נמוך במיוחד ורזולוציה גבוהה, המסוגל לספק תמונות תרמיות עדינות;
עיצוב אנושי: מבנה אחיזה ארגונומי, תצוגת OLED-גבוהה, תמיכה במצב ראיית לילה וממשק רב-שפות;
שירותים עשירים בהתאמה אישית: מספקים פתרונות בלעדיים לתעשיות אכיפת חוק, ייעור, חשמל, הצלה, אבטחה ועוד, ותומכים בשיתוף פעולה עם OEM ו-ODM;
רשת שיתוף פעולה גלובלית: מוצרים מיוצאים ליותר מ-30 מדינות ואזורים כולל אירופה, אמריקה, רוסיה, המזרח התיכון ודרום אסיה, ומשרתים באופן נרחב יחידות צבא ומשטרה, מערכות חירום, אוניברסיטאות מחקר מדעי ומפעלים תעשייתיים;
מסע חדשנות מתמשך: החברה הקימה מעבדת מחקר יישומי אינפרא אדום, שיתפה פעולה עם אוניברסיטת ג'ה-ג'יאנג ואוניברסיטאות אחרות כדי לבצע מחקר ופיתוח פרויקטים, וקידמה ללא הרף אינטליגנציה של מוצרים ושדרוגים קלים.
Hangzhou Huirui Technology תמיד דבקה בתפיסה של "טכנולוגיה מובילה לפיתוח, איכות מנצחת אמון", והיא מחויבת ליצור מוצר-מוביל בעולם בתחום הדמיה תרמית וספק פתרונות כולל, המספק יכולות תפיסה תרמית אמינות למשתמשים גלובליים.
7. מסקנה
עם האינטגרציה העמוקה של טכנולוגיות-חדשניות כגון בינה מלאכותית, זיהוי תמונות וביג דאטה עם חומרת הדמיה תרמית, משקפת הדמיה תרמית היא לא רק מכשיר ש"רואה טמפרטורה", אלא גם הופכת לכלי-בעל ביצועים גבוהים לזיהוי חכם, כל-ניטור{3} וניטור רב-מזג אוויר.
בעתיד, עם אופטימיזציה מתמשכת של שבבי ליבה, גלאי אינפרא אדום ואלגוריתמים חכמים, טכנולוגיית ההדמיה התרמית תהפוך לפופולרית יותר ותכנס לתחומי האבטחה היומיומית, הניהול העירוני, הפנאי בחוץ וכו', תוך שינוי מוחלט של "הגבולות החזותיים" של בני האדם. חדשנות מתמשכת וקידום יישומים של חברות כגוןHangzhou Huirui Technology Co., Ltd.יוביל את תעשיית ההדמיה התרמית לשלב פיתוח חכם, משולב ויעיל יותר.
